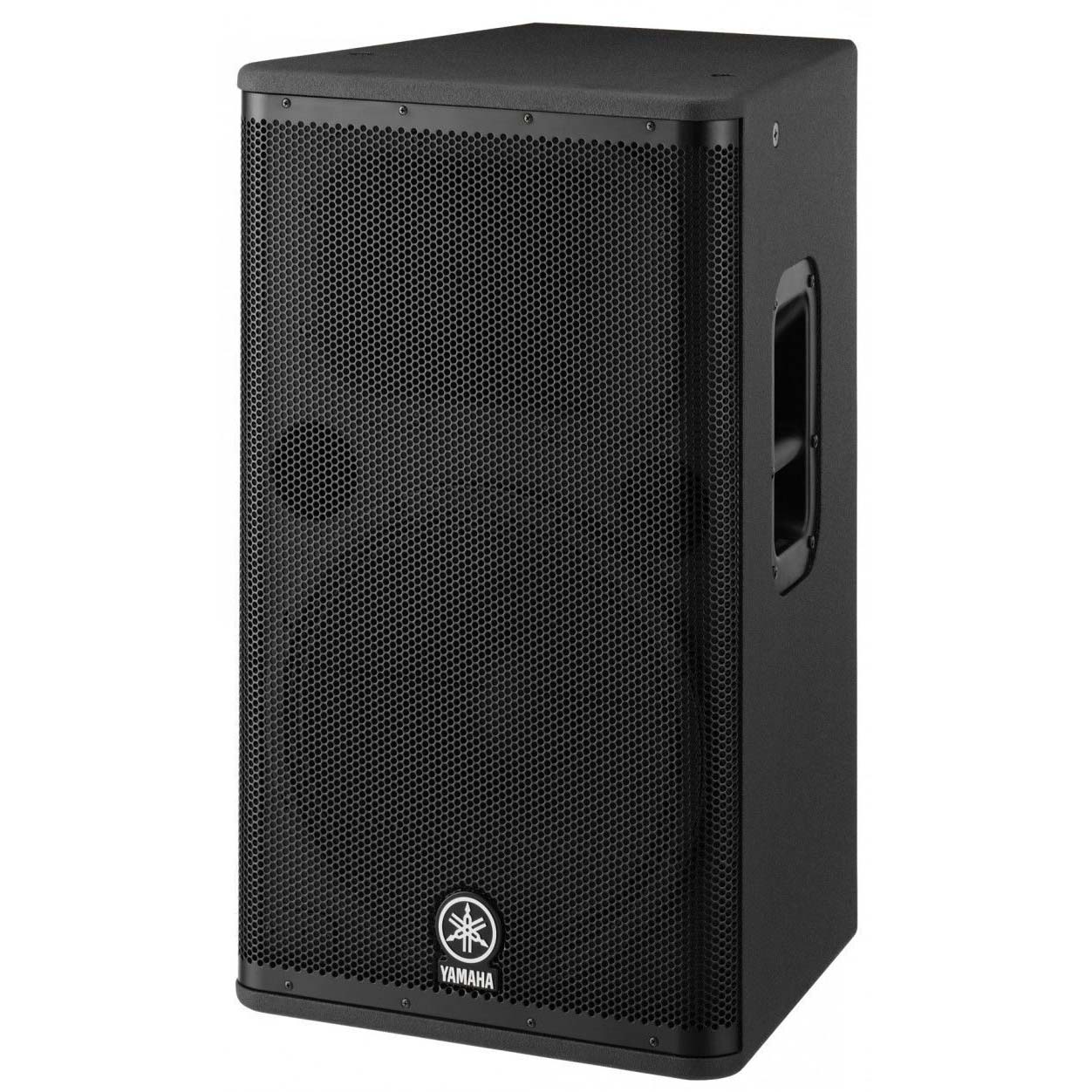

Акустическая система Yamaha DSR115

основные особенности

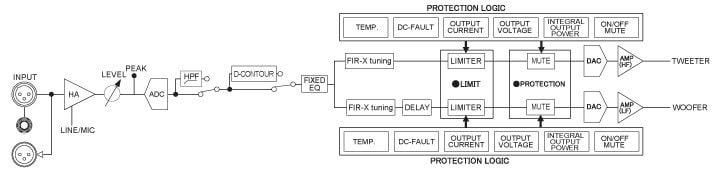

• Передовые технологии цифрового звука Xtreme D

  Передовые технологии цифрового звука Xtreme D

  При разработке серии DSR были использованы преимущества прогрессивных цифровых технологий, основанных на опыте компании Yamaha, приобретенном в ходе многолетнего участия в разработке профессионального звукового оборудования. Инновации в области цифрового аудио и звукоусиления, использованные в серии DSR включают в себя четыре «D»: Integral Digital Tuning (встроенная цифровая обработка), Intelligent Dynamic Control, Powerful Digital Drive и Extensive DSP Protection.



• Integral Digital Tuning

  Integral Digital Tuning Идеальная комбинация точнейшего 48-битового процессора цифрового сигнала с прогрессивными технологиями из области электроники и акустики создает непревзойденное качество звучания.

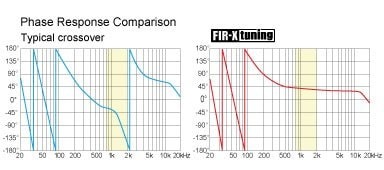

• Алгоритм FIR-X

  Алгоритм FIR-X

  Встроенный цифровой кроссовер серии DSR использует FIR-фильтр (фильтр с конечной импульсной характеристикой) высокого порядка, что обеспечивает линейную фазово-частотную характеристику такого фильтра. Разработанный Yamaha алгоритм FIR-X одновременно оптимизирует фазовые и частотные характеристики, дополнительно синхронизируя во времени работу высоко- и низкочастотных излучателей.

  Результат работы этой технологии – повышенная по сравнению с обычными кросоверами ясность звука и детальность звукового образа.

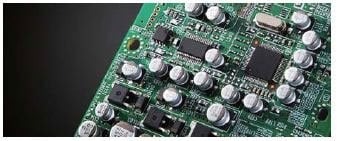

• Высокопроизводительный процессор цифрового сигнала и дискретные 24-битовые цифро-аналоговые и аналогово-цифровые преобразователи

  Высокопроизводительный процессор цифрового сигнала и дискретные 24битовые цифро-аналоговые и аналогово-цифровые преобразователи

  Все сигналы, поступившие в акустическую систему серии DSR обрабатываются с разрядностью 48 бит (разрядность регистра процессора – 72 бит), что позволяет достичь высокого качества обработки сигнала. Используются высококлассные дискретные АЦП и ЦАП с превосходным отношением сигнал/шум и динамическим диапазоном. Аналоговый сигнал оцифровывается двумя независимыми АЦП и складывается уже в цифровой форме. Это позволяет улучшить соотношение сигнал/шум примерно на 3 дБ

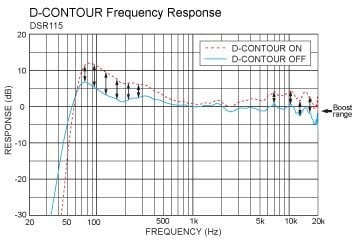

• D-CONTOUR (Dynamic-CONTOUR)

  D-CONTOUR (Dynamic-CONTOUR)

  D-CONTOUR представляет из себя многополосный компрессор с интеллектуальным управлением. В обычных процессорах акустических систем компрессор используется для увеличения звукового давления, но влияя на полный спектр звукового сигнала, он создает эффект «зажатого» звука. Алгоритм D-CONTOUR постоянно анализирует разделенный на несколько полос аудио сигнал и устанавливает актуальные на данный момент установки эквалайзера для каждой частотной полосы аудиосигнала. Это обеспечивает высочайшие значения звукового давления, сохраняя при этом музыкальность сигнала. Интеллектуальная система, управляющая эквалайзером, производит все изменения в соответствии с акустическими характеристиками человеческого слуха. Исходя из этого, акустика DSR серии способна воспроизводить натуральный, чистый и мощный звук вне зависимости от громкости. Алгоритм D-CONTOUR может быть включен или отключен пользователем в зависимости от акустических особенностей окружающей среды и характера желаемого звука.



• Мощные высококачественные усилители класса D

  Мощные высококачественные усилители класса D

  Новое поколение усилителей класса D производства Yamaha имеет мощность до 1300 W, обладает аккуратным четким звуком и выполнено в виде легких и небольших по размерам модулей. Благодаря идеальному сочетанию усилителей, излучателей и процессоров звукового сигнала серия DSR обеспечивает высочайшие уровни звукового давления в своем классе (до 138 дБ), сохраняя динамику и точность воспроизведения сигнала. Эффективность работы усилителей такова, что для поддержания рабочей температуры достаточно конвективного охлаждения и применения вентиляторов не требуется.

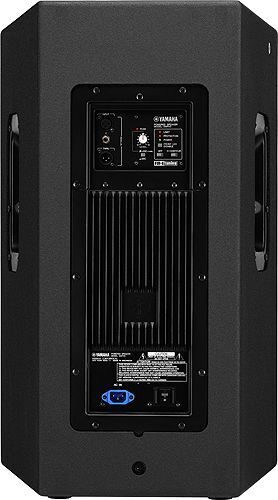

• Высокоэффективный радиатор естественной конвекции и внутреннее строение

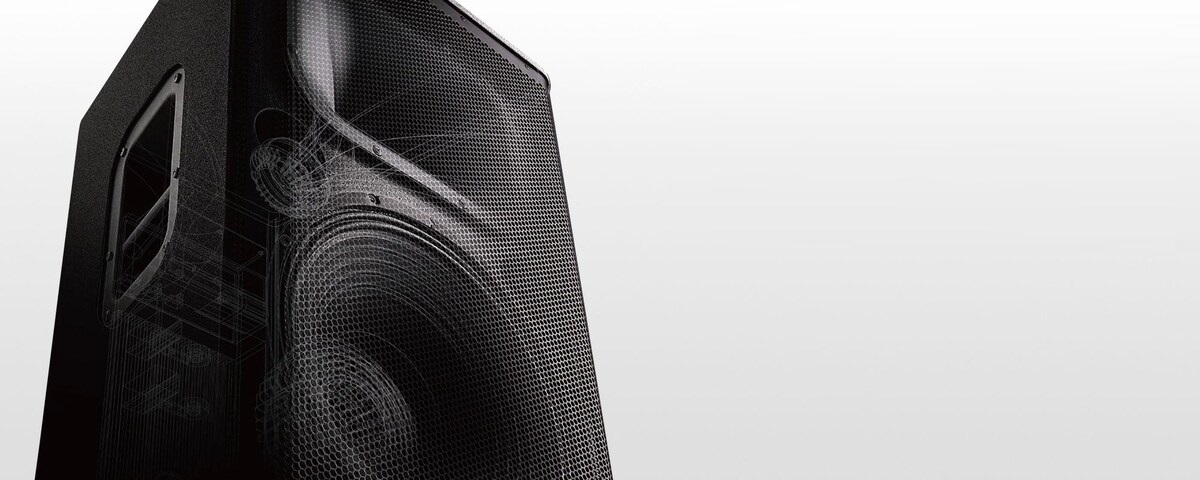

  Высокоэффективный радиатор естественной конвекции и внутреннее строение

  Радиатор охлаждения оснащен высокоэффективным оребрением и интегрирован с задней панелью, изготовленной из штампованного алюминия. Печатные платы установлены на задней панели и размещены так, чтобы обеспечить максимально эффективный отвод тепла. Благодаря тому, что вся система построена с учетом предотвращения перегрева, срок службы всех компонентов акустической системы значительно увеличен.

  Кроме того, внутренняя компоновка спроектирована с учетом высоких требований к качеству звука. К примеру, блок сигнального процессора полностью изолирован от усилителя и блока питания, что исключает возможность возникновения помех.

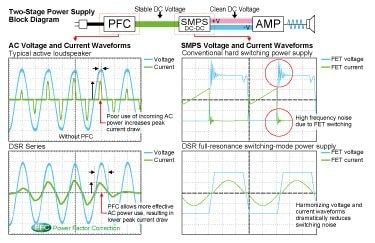

• Полнорезонансный импульсный блок питания с коррекцией коэффициента мощности(PFC)

  Полнорезонансный импульсный блок питания с коррекцией коэффициента мощности(PFC)

  В DSR задействован высокоэффективный импульсный блок питания с коррекцией коэффициента мощности (PFC). PFC согласует нагрузку по току и выходное напряжение, увеличивает выходную мощность и обеспечивает стабильное функционирование блока питания в жестких условиях эксплуатации. Полнорезонансная схема использует резонансные контроллеры, как по напряжению, так и по току, что позволяет получать на выходе чистую форму сигнала с минимальным присутствием высокочастотного шума.

  Стабильный и мощный блок питания позволяет достигать полного раскрытия потенциала всей системы громкоговорителя.

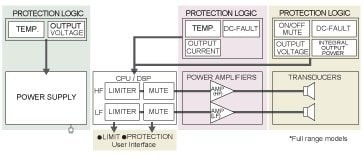

• Трехступенчатая система защиты

  Для достижения максимальной надежности серия DSR использует большое количество функций защиты, использованных в серии усилителей топ-класса TXn. Эти функции контролируют все аспекты работы блока питания, усилителя и излучателей, обеспечивая их безотказную работу в самых жестких условиях.



• Светодиодная индикация на передней панели

  Каждая акустическая система серии DSR оснащена белым светодиодным индикатором, расположенным под передней защитной сеткой. Когда он задействован, его свечение указывает на то, что акустическая система включена, так же индицируется момент срабатывания лимитера. Яркость свечения светодиода зависит от степени лимитирования, что позволяет визуально оценить режим работы акустической системы. Благодаря индикации становится возможным без труда убедиться, что уровень сигнала, поступающего с микшера на акустическую систему, оптимальный.

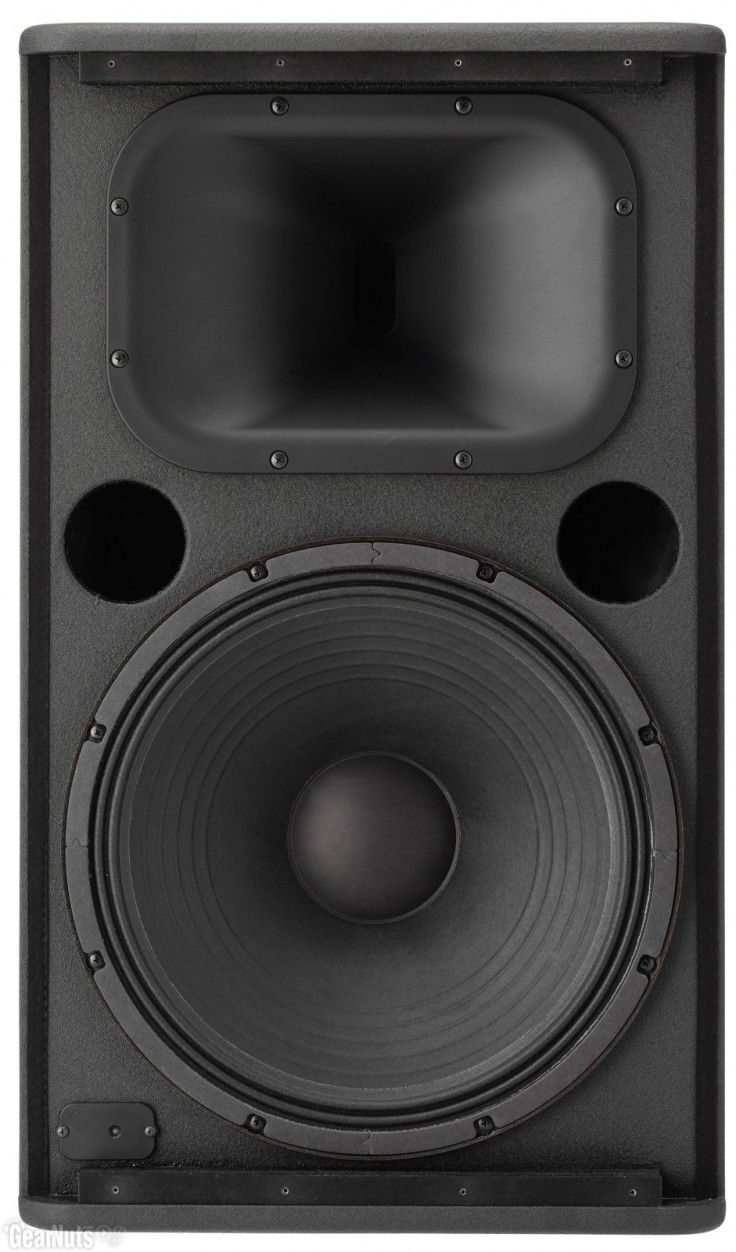

• Высокочастотный излучатель

  Во всех полнодиапазонных моделях серии DSR установлен высокочастотный компрессионный драйвер с неодимовым магнитом и титановой диафрагмой. Излучатель обеспечивает прозрачное и аккуратное воспроизведение высоких частот в диапазоне до 20 кГц. Для устройств своего класса катушка имеет большой размер – 2 дюйма, благодаря чему возможно воспроизведение свободного от искажений сигнала даже на большом уровне громкости. Использование неодимового магнита снижает вес и габариты излучателя. Благодаря перечисленным особенностям серия DSR демонстрирует отличную динамику и чистое воспроизведение вокала на больших уровнях громкости при широком спектре применения – от небольших помещений до больших концертных залов и открытых площадок.



• Низкочастотный излучатель

  Низкочастотные излучатели серии DSR изготовлены из литого алюминия и оснащены трехдюймовой катушкой. В конструкции так же применены мощные неодимовые магниты, что позволило снизить вес и габариты конструкции и добиться воспроизведения теплых и глубоких басов. Расширенный диапазон низких частот и отличное звучание диапазона основных гармоник человеческого голоса, мощное воспроизведение низких частот, не влияющее на огибающую сигнала, позволяет воспроизводить звук с минимальными искажениями, даже на высоких уровнях громкости.

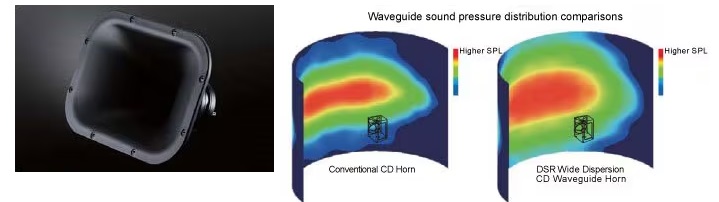

• Рупор с широкой диаграммой направленности

  Рупор серии DSR был спроектирован с целью минимизации искажений в диаграмме направленности излучения, встречающихся в обычных рупорах, что помогло достичь более качественного и равномерного звучания. Новинка имеет диаграмму направленности с раскрытием в 90° по горизонтали и 60° по вертикали с хорошо прогнозируемым распределением частот по краям охватываемой области. Равномерное распределение частот расширяет зону комфортного прослушивания, обеспечиваемую системой, и гарантирует отличное качество звука.

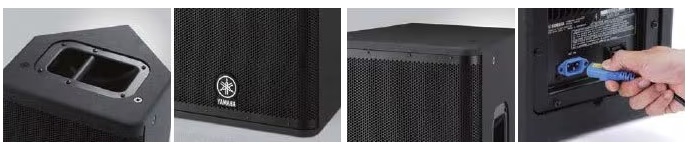

• Надежность и функциональность, отвечающие высоким профессиональным стандартам.

  - Переработанные ручки для переноски, прочные и легкие, делают акустические системы удобнее в обращении. Конструкция ручек не только удобная, она обеспечивает минимум паразитных резонансов внутри корпуса.

  - Сверхпрочная защитная стальная решетка толщиной 1,6 мм защищает внутренние компоненты от суровых дорожных условий.

  - Покрытие LINE-X®, устойчивое к царапинам, защищает корпус акустической системы во время использования или транспортировки. Покрытие также мало изнашивается со временем, поддерживая профессиональный вид изделия. Это обеспечит долгие годы эксплуатации систем.

  - Каждая акустическая система серии DSR комплектуется кабелем стандарта IEC с функцией блокировки. Сетевой кабель, вставленный в блок усилителя, фиксируется защелкой, что практически исключает возможность его случайного отключения во время использования. Если прилагаемый кабель утерян или сломан, его можно заменить обычным сетевым кабелем стандарта IEC.



• Широкий спектр возможных применений

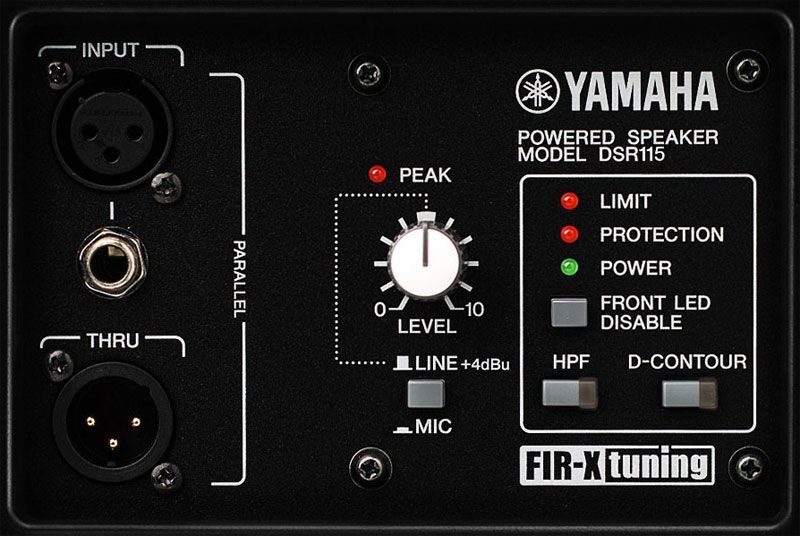

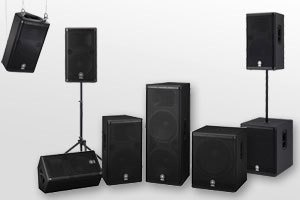

  Серия DSR, представленная четырьмя универсальными и сочетаемыми между собой моделями, отвечает требованиям многих профессиональных применений. Корпуса DSR 112 и DSR115 имеют 35-ти мм гнездо для установки на штанге («стакан») и встроенные точки подвеса M10 под стандартный рым-болт. DSR112 может быть использована в качестве напольного монитора, несколько систем может быть запаралелено через разъем XLR THRU, расположенный на задней панели. Все полнодиапазонные модели имеют входы на разъемах XLR и TRS, к ним могут быть подключены источники как с микрофонными, так и линейным уровнями.
